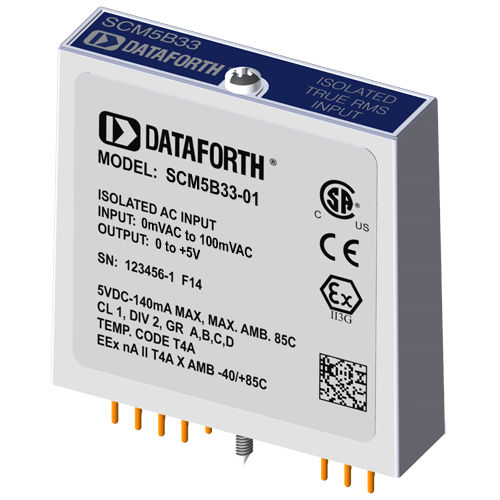

Modulo di ingresso true RMS SCM5B33-01

di tensionedi correnteisolato

Ogni modulo di ingresso True RMS SCM5B33 fornisce un singolo canale di ingresso CA che viene convertito nel suo valore True RMS CC, filtrato, isolato, amplificato e convertito in un'uscita di tensione o corrente di processo standard. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra il comune di I/O e il comune di alimentazione per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. Il segnale di ingresso di tensione o corrente di campo viene elaborato attraverso un preamplificatore e un convertitore RMS sul lato di campo della barriera di isolamento. Il segnale CC convertito viene quindi tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il circuito lato computer ricostruisce, filtra e converte il segnale in uscite standard del settore. I moduli sono alimentati da +5VDC, ±5%. Per i modelli con uscita in corrente, è necessario un loop di alimentazione esterno da 4,2V a 26V. Il collegamento dell'alimentazione ad anello, con carico in serie, è tra il pin 20 (+) e il pin 19 (-).
