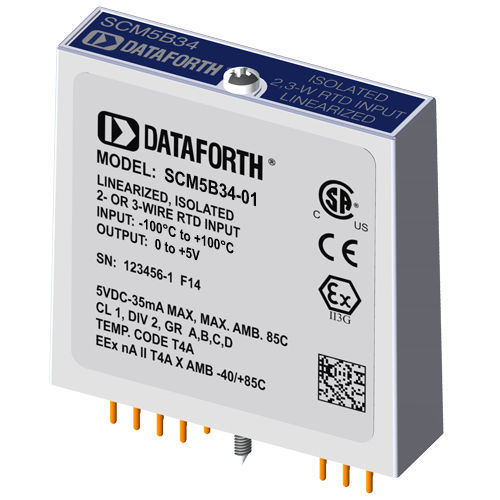

Modulo di ingresso per RTD SCM5B34-01

isolato

Ogni modulo di ingresso RTD SCM5B34 fornisce un singolo canale di ingresso RTD che viene filtrato, isolato, amplificato, linearizzato e convertito in un'uscita di tensione analogica di alto livello. Questa uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. L'eccitazione dell'RTD è fornita dal modulo da due sorgenti di corrente abbinate. Quando si utilizza un RTD a tre fili, questo metodo consente di far fluire una corrente uguale in ciascun cavo dell'RTD, annullando gli effetti delle resistenze dei cavi. Le correnti di eccitazione sono molto ridotte (0,25 mA per 100 Ohm Pt e 120 Ohm Ni, e 1,0 mA per 10 Ohm Cu), il che riduce al minimo l'autoriscaldamento dell'RTD. Il filtraggio del segnale è realizzato con un filtro a sei poli che fornisce 95 dB di reiezione di modo normale a 60 Hz e 90 dB a 50 Hz. Due poli di questo filtro si trovano sul lato campo della barriera di isolamento, mentre gli altri quattro sono sul lato computer. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%.
