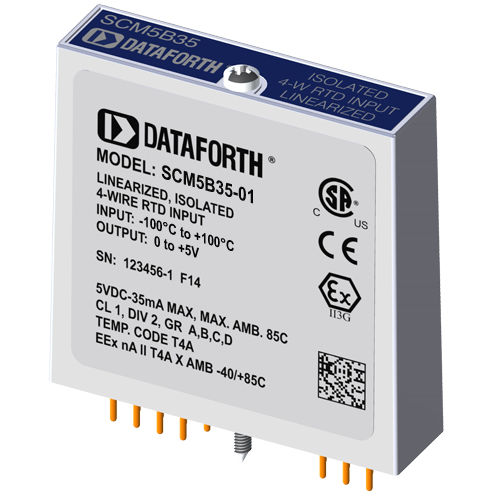

Modulo di ingresso per RTD SCM5B35-01

analogicodi temperatura

Nelle applicazioni di misura della temperatura RTD che richiedono un livello di precisione molto elevato, il modulo di ingresso RTD a 4 fili SCM5B35 offre un vantaggio significativo rispetto alle tecniche di misura a 3 fili. L'SCM5B35 misura solo la tensione caduta attraverso l'RTD e ignora quasi completamente la resistenza o la lunghezza dei fili dell'RTD. Il modulo RTD a 3 fili SCM5B34 prevede la compensazione della resistenza dei conduttori, ma richiede resistenze uguali, mentre il modulo SCM5B35 non richiede resistenze uguali. Ogni modulo di ingresso RTD SCM5B35 fornisce un singolo canale di ingresso RTD che viene filtrato, isolato, amplificato, linearizzato e convertito in un'uscita di tensione analogica di alto livello. Questa uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common.
