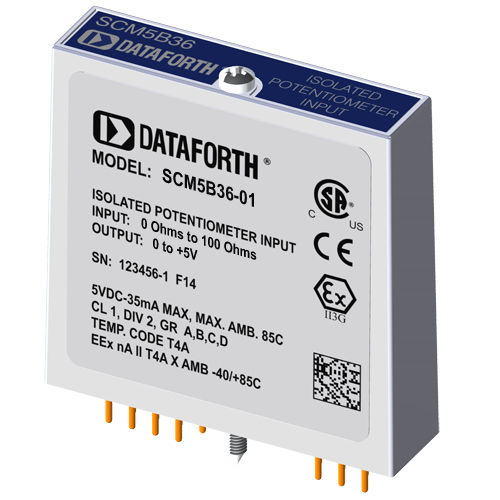

Modulo di ingresso per potenziometro SCM5B36-01

Ogni modulo di ingresso per potenziometro SCM5B36 fornisce un singolo canale di ingresso per potenziometro che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione analogica di alto livello. Questa uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ± 50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. L'eccitazione per il potenziometro è fornita dal modulo da due sorgenti di corrente abbinate. Quando si utilizza un potenziometro a tre fili, questo metodo consente di annullare gli effetti delle resistenze dei conduttori. Le correnti di eccitazione sono molto ridotte (meno di 1,0 mA), il che riduce al minimo l'autoriscaldamento del potenziometro.
