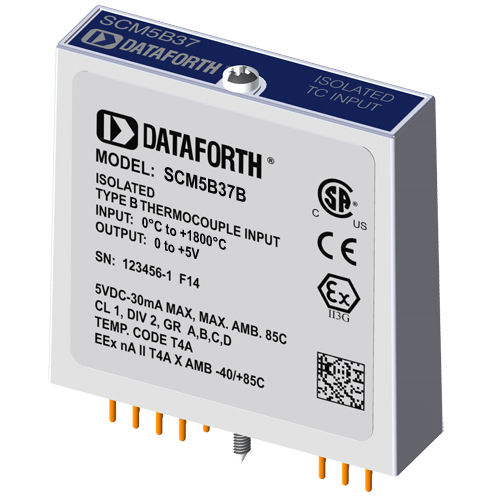

Modulo di ingresso per termocoppia SCM7B37B

Ogni modulo di ingresso per termocoppia non linearizzato SCM5B37 fornisce un singolo canale di ingresso per termocoppia che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione analogica di alto livello. Questa uscita di tensione è controllata da un interruttore logico, consentendo a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. L'SCM5B37 può interfacciarsi con nove tipi di termocoppie standard del settore: J, K, T, E, R, S, C, N e B. Il segnale di uscita corrispondente opera in un intervallo compreso tra 0V e +5V. Ogni modulo è compensato a giunzione fredda per correggere le termocoppie parassite formate dal filo della termocoppia e dai terminali a vite sul pannello posteriore di montaggio. Il rilevamento della termocoppia aperta al massimo della scala è fornito da un resistore di pull-up interno. L'indicazione della scala inferiore può essere implementata installando un resistore esterno da 47M Ohm, con tolleranza ±20%, tra i terminali a vite 1 e 3 dei pannelli posteriori SCMPB01/02/03/04/05/06/07. Il filtraggio del segnale è realizzato con un filtro a sei poli che fornisce 95 dB di reiezione di modo normale a 60 Hz e 90 dB a 50 Hz. Due poli di questo filtro si trovano sul lato campo della barriera di isolamento, mentre gli altri quattro sono sul lato computer.
