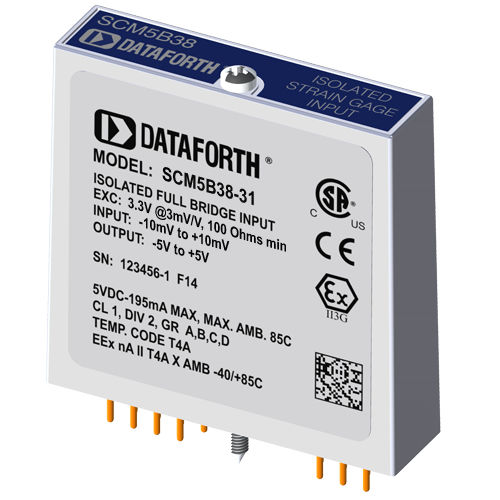

Modulo di ingresso per ponti estensimetrici SCM5B38-31

a banda stretta

Ogni modulo di ingresso estensimetrico SCM5B38 fornisce un singolo canale di ingresso estensimetrico che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione analogica di alto livello. Questa uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. L'SCM5B38 può interfacciarsi con trasduttori a ponte intero o a mezzo ponte con una resistenza nominale compresa tra 100 Ohm e 10 kOhm. Una coppia di resistenze di completamento del ponte (a ±1mV con eccitazione a +10V) consente di utilizzare trasduttori a mezzo ponte o a quarto di ponte a basso costo (Figure 2, 3, 4). L'eccitazione degli estensimetri è fornita dal modulo da una sorgente molto stabile da 10V o 3,333V. L'alimentazione di eccitazione è completamente isolata, consentendo agli ingressi dell'amplificatore di operare sull'intera gamma della tensione di eccitazione. Questa caratteristica offre una notevole flessibilità nelle applicazioni reali. Le sensibilità di fondo scala di 2mV/V, 3mV/V o 10mV/V sono offerte come standard. Con un'eccitazione di 10 V, l'intervallo di ingresso a fondo scala di ±20mV, ±30mV o ±100mV produce un'uscita a fondo scala di ± 5V.
