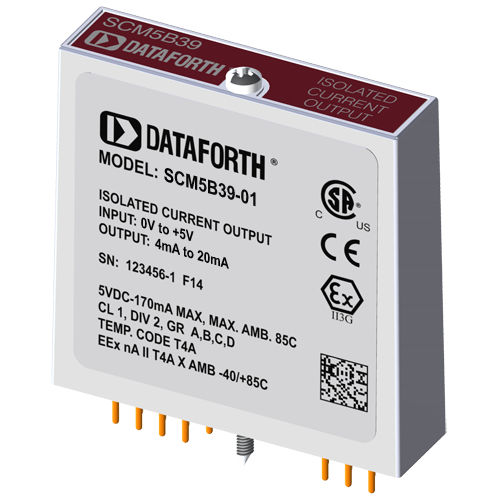

Modulo di uscita di corrente SCM5B39-01

analogico

Ogni modulo di uscita in corrente SCM5B39 fornisce un singolo canale di uscita analogica. Il circuito track-and-hold nello stadio di ingresso può funzionare in modalità hold, dove un DAC può alimentare molti moduli di uscita, o in modalità track, dove un DAC è dedicato a ciascun modulo. Oltre al circuito track-and-hold, ogni modulo fornisce buffering del segnale, isolamento, filtraggio e conversione in un'uscita in corrente ad alto livello. L'impostazione della modalità track o hold è controllata dallo stato logico di WR EN\, pin 23 del modulo. Quando il pin 23 è basso, la modalità di traccia è abilitata. Se il pin 23 è alto, è abilitata la modalità hold. Il modulo è progettato con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra il comune di I/O e il comune di alimentazione per il corretto funzionamento del circuito di tracciamento e mantenimento. Per ottenere uno stato basso, è sufficiente collegare il pin 23, il pin di abilitazione alla scrittura, al pin 19 di I/O Common. I backpanel SCMPB02 e SCMPB06 consentono il controllo da parte del computer host della linea di controllo WR EN\, che permette il multiplexing di un DAC host a un massimo di 64 moduli di uscita SCM5B39. Durante l'accensione, l'uscita rimane a 0mA per 100ms su tutti i modelli tranne il modello SCM5B39-07, per consentire l'inizializzazione del circuito track-and-hold.
