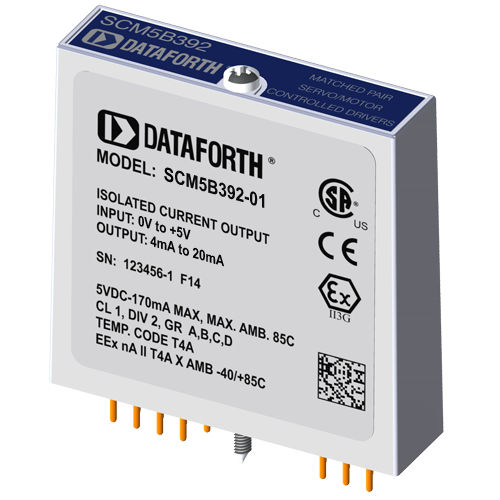

Modulo misto per servomotore SCM5B392-01

analogicodi correntedi tensione

Il set di moduli SCM5B392 per servocontrollori è stato progettato per risolvere il problema dell'estensione del segnale di un servocontrollore o di un controllore motore a lunga distanza, con la possibilità di rilevare disturbi e/o di entrare in contatto con tensioni pericolose. Ogni set di moduli SCM5B392 è composto da due moduli: un modulo di ingresso in tensione/uscita in corrente e un modulo di ingresso in corrente/uscita in tensione. Il modulo di ingresso tensione si collega all'uscita di tensione del servocontrollore o del motore e fornisce un'uscita isolata da 4 a 20 mA che si collega all'ingresso del modulo di ingresso corrente. Il modulo di ingresso di corrente isola e fornisce una tensione di uscita identica a quella del servocontrollore o del motore. In questo modo, il segnale di controllo originale è stato isolato (due volte) ed esteso attraverso un circuito di corrente da 4 a 20 mA. Per il set di moduli SCM5B392 sono disponibili diverse opzioni di montaggio. Se è necessario un numero elevato di canali, sono disponibili i pannelli posteriori SCMPB01 a 16 canali e SCMPB05 a 8 canali. Il pannello di montaggio SCMPB03 a canale singolo e il pannello di montaggio SCMPB04 a doppio canale consentono di montare un numero inferiore di canali.
