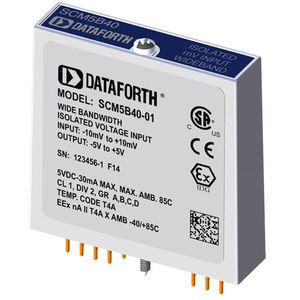

Modulo di ingresso analogico SCM5B40/41 Series

di tensionea banda larga

Ogni modulo di ingresso di tensione SCM5B40 e SCM5B41 ad ampia larghezza di banda fornisce un singolo canale di ingresso analogico che viene amplificato, isolato e convertito in un'uscita di tensione analogica di alto livello. Questa uscita di tensione è controllata da un interruttore logico, consentendo a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. Il segnale di ingresso viene elaborato attraverso un preamplificatore sul lato campo della barriera di isolamento. Questo preamplificatore ha un prodotto guadagno-larghezza di banda di 5 MHz e una larghezza di banda limitata a 10 kHz. Dopo l'amplificazione, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. Uno speciale circuito di ingresso sui moduli SCM5B40 e SCM5B41 fornisce una protezione contro il collegamento accidentale di tensioni di rete fino a 240VAC.
