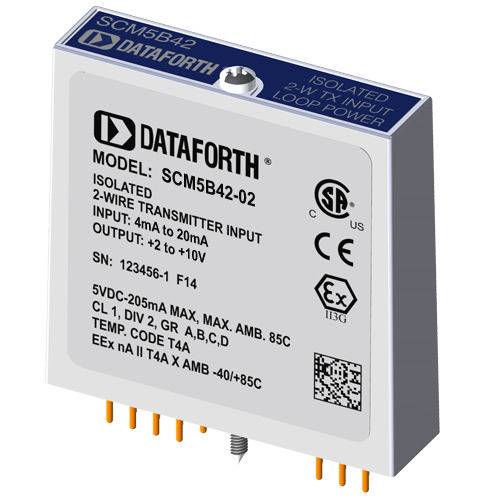

Modulo di ingresso di corrente SCM5B42-02

per trasmettitore2 cavi

Ciascun modulo di interfaccia del trasmettitore a 2 fili SCM5B42 fornisce un singolo canale che accetta un ingresso di corrente di processo da 4 a 20 mA e fornisce un segnale di uscita standard da +1 a +5V o da +2 a +10V. Per l'alimentazione del trasmettitore di corrente è prevista un'alimentazione regolata isolata a +20VDC. Ciò consente di collegare direttamente all'SCM5B42 un trasmettitore alimentato da loop a 2 fili senza richiedere un'alimentazione esterna. L'alimentazione regolata fornirà un valore nominale di +20 Vc.c. a una corrente di loop compresa tra 4 e 20 mA. L'SCM5B42 fornisce una barriera di isolamento a 1500 V per i trasmettitori di campo a 2 fili non isolati. Può essere utilizzato anche quando è necessario un isolamento supplementare tra un trasmettitore a 2 fili isolato e lo stadio di ingresso del computer della sala di controllo. L'uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. Con il modulo viene fornita una resistenza di conversione di corrente di precisione da 20 ohm. I pannelli posteriori del modulo SCMPB01/02/03/04/05/06/07 sono dotati di zoccoli per l'installazione di questa resistenza. Sono disponibili resistenze supplementari con il codice SCMXR1.
