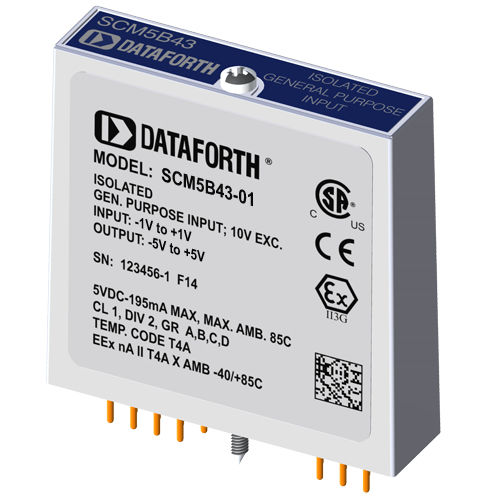

Modulo di ingresso con eccitazione CC SCM5B43

Ogni modulo di ingresso generico SCM5B43 fornisce un singolo canale di ingresso del trasduttore che viene filtrato, isolato, scalato e convertito in un'uscita di tensione analogica di alto livello (Figura seguente). Questa uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. La famiglia di moduli SCM5B è progettata con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. L'SCM5B43 può interfacciarsi con dispositivi che richiedono un'alimentazione di precisione a 10 V CC. L'ampiezza di banda di 1 kHz riduce significativamente il ripple e il rumore tipici di questi dispositivi.
