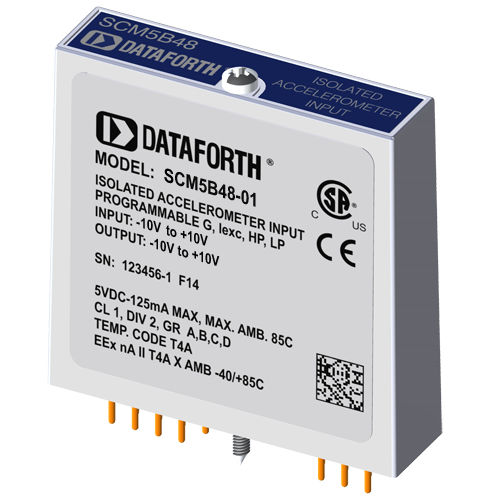

Modulo di trattamento del segnale di ingresso SCM5B48-01

per accelerometro

L'SCM5B48 fornisce l'eccitazione a sensori piezoelettrici con amplificatori microelettronici integrati, comunemente noti come sensori ICP®* o IEPE* o LIVM*. Il modulo fornisce un'eccitazione a corrente costante al sensore, quindi isola, filtra e amplifica l'uscita del sensore, producendo un'uscita di tensione analogica di alto livello. La corrente di eccitazione, il guadagno del segnale e le frequenze di taglio del filtro passa-alto e passa-basso sono configurabili sul campo tramite una serie di interruttori a slitta. Sei poli di filtraggio del segnale nel modulo SCM5B48 consentono di ottenere una reiezione di oltre 100 dB in modalità normale per le frequenze di segnale superiori alla frequenza di taglio. Un polo di filtraggio si trova sul lato del campo della barriera di isolamento a scopo anti-aliasing, mentre il restante filtro di Bessel programmabile a cinque poli si trova sul lato del sistema. Il filtraggio passa-alto è ottenuto mediante un filtro passivo del secondo ordine, situato sul lato campo. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. L'SCM5B48 offre la possibilità di impostare la sorgente di corrente costante per l'eccitazione del sensore su valori comuni di 4 mA o 9 mA con una tensione di conformità di 24 V CC. Sono selezionabili guadagni programmabili di 1, 10 e 100 e il modulo offre un'uscita di ±10V. Il livello di alimentazione richiesto è +5VDC, ±5%.
