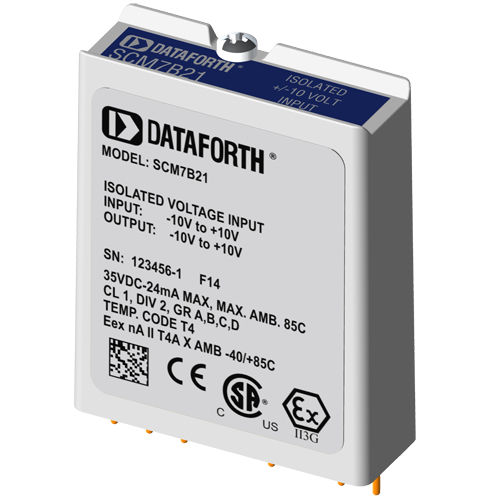

Modulo di ingresso di tensione SCM7B21

analogicoisolato

Ogni modulo di ingresso di tensione SCM7B21/30/31 accetta un canale di ingresso di tensione analogica che viene filtrato, isolato, amplificato e convertito in una tensione analogica di alto livello da inviare al sistema di controllo del processo. Questi moduli incorporano un approccio di filtraggio a cinque poli per massimizzare la risposta in tempo e in frequenza, sfruttando le caratteristiche di Thomson (Bessel) e Butterworth. Un polo del filtro si trova sul lato del campo della barriera di isolamento; quattro sono sul lato del sistema di controllo del processo. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito e filtrato per l'uscita del sistema di controllo del processo.
