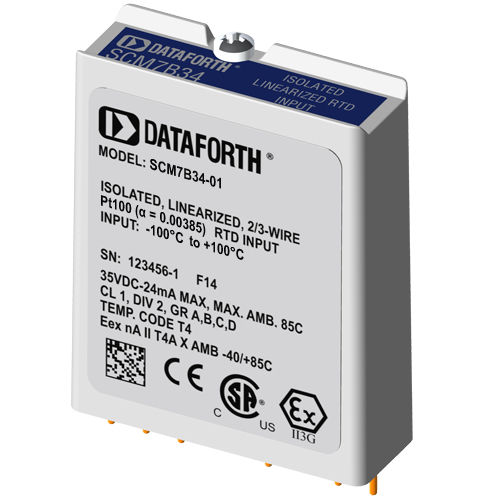

Modulo di ingresso per RTD SCM7B34-01

isolato2 cavi3 cavi

Ogni modulo di ingresso RTD SCM7B34/34N accetta un singolo canale di ingresso RTD al platino da 100 ohm (a = 0,00385) o al nichel da 120 ohm (a = 0,00672) e produce una tensione di ingresso in risposta a un'eccitazione di corrente di basso livello. Il segnale di ingresso viene filtrato, isolato, amplificato, linearizzato e convertito in una tensione analogica di alto livello da inviare al sistema di controllo del processo. Questi moduli incorporano un approccio di filtraggio a cinque poli per massimizzare la risposta in tempo e in frequenza, sfruttando le caratteristiche di Thomson (Bessel) e Butterworth. Un polo del filtro si trova sul lato del campo della barriera di isolamento; quattro sono sul lato del sistema di controllo del processo. In risposta al segnale di eccitazione di corrente a basso livello, il segnale di ingresso RTD viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito e filtrato per l'uscita del sistema di controllo del processo.
