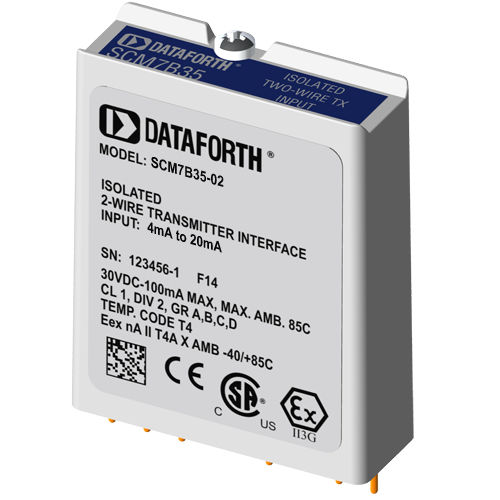

Modulo di ingresso per trasmettitore SCM7B35-02

isolato2 cavialimentato da circuito

I moduli di ingresso in corrente SCM7B35 accettano segnali di ingresso nell'intervallo 4-20 mA dal campo e forniscono un'uscita di tensione di alto livello al sistema di controllo del processo. La conversione da corrente a tensione avviene internamente al modulo, che viene calibrato in fabbrica per garantire la massima precisione. L'alimentazione del loop è fornita dal modulo, che consente di collegare direttamente un trasmettitore a 2 fili senza la necessità di un'alimentazione CC separata per il trasmettitore a 2 fili. Questi moduli incorporano un approccio di filtraggio a cinque poli per massimizzare la risposta in tempo e in frequenza, sfruttando le caratteristiche di Thomson (Bessel) e Butterworth. Un polo del filtro si trova sul lato del campo della barriera di isolamento; quattro sono sul lato del sistema di controllo del processo. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito e filtrato per l'uscita del sistema di controllo del processo.
