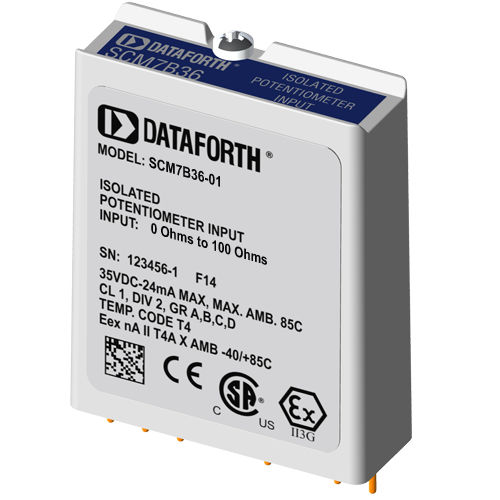

Modulo di ingresso per potenziometro SCM7B36-01

isolato

Ogni modulo di ingresso del potenziometro SCM7B36 fornisce un singolo canale di ingresso di resistenza che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione analogica di alto livello. Il modulo SCM7B36 si interfaccia con fili scorrevoli e potenziometri in configurazione a due o tre fili e incorpora un approccio di filtraggio a cinque poli per massimizzare la risposta in tempo e in frequenza, sfruttando le caratteristiche di Bessel e Butterworth. Un polo del filtro si trova sul lato del campo della barriera di isolamento; quattro sono sul lato del sistema di controllo del processo. Nella configurazione a 3 fili, la compensazione della resistenza dei conduttori è prevista se la resistenza del conduttore "x" è strettamente equivalente a quella del conduttore "+". All'interno del modulo, l'errore di misura dovuto alla resistenza dei conduttori viene annullato. In risposta all'eccitazione di corrente a basso livello e dopo un filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito e filtrato per l'uscita del sistema di controllo del processo.
