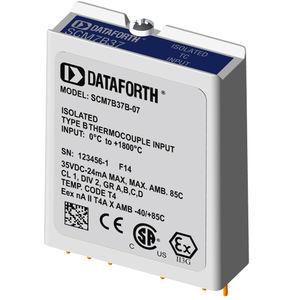

Modulo di ingresso per termocoppia SCM7B37B-xx Series

isolato

I moduli non linearizzati SCM7B37 accettano un singolo canale di ingresso da termocoppie di tipo J, K, T, E, R, S, o B. Il segnale viene filtrato, isolato, amplificato e convertito in una tensione analogica di alto livello da inviare al sistema di controllo del processo. La compensazione del giunto freddo (CJC) viene eseguita utilizzando un termistore NTC (per ulteriori informazioni, vedere la sezione "Numeri di parte aggiuntivi SCM7B" per il P/N e AN701) montato esternamente sotto la morsettiera di campo sul pannello posteriore (Figura 1). Il rilevamento di una termocoppia aperta viene scalato utilizzando una sorgente di corrente da 30nA nel circuito di ingresso. Questi moduli incorporano un approccio di filtraggio a cinque poli per massimizzare la risposta in tempo e in frequenza, sfruttando le caratteristiche Thomson (Bessel) e Butterworth. Un polo del filtro si trova sul lato del campo della barriera di isolamento; quattro sono sul lato del sistema di controllo del processo. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito e filtrato per l'uscita del sistema di controllo del processo.
