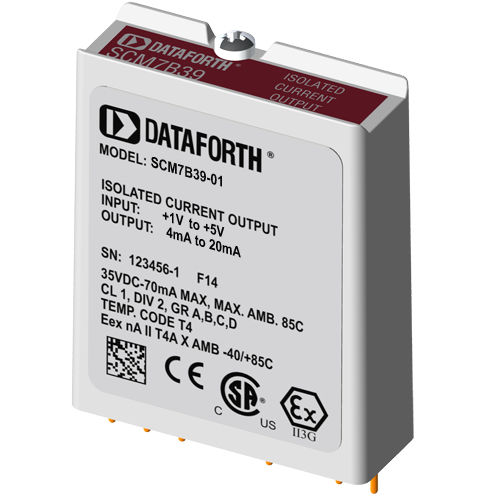

Modulo di uscita di corrente SCM7B39-01

isolato

I moduli di corrente di processo SCM7B39 accettano segnali di alto livello dal sistema di controllo di processo e forniscono corrente da 0 a 20 mA o da 4 a 20 mA al campo. Questi moduli incorporano un approccio di filtraggio a cinque poli per massimizzare la risposta in tempo e in frequenza, sfruttando le caratteristiche di Thomson (Bessel) e Butterworth. Un polo del filtro si trova sul lato del sistema di controllo del processo della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del campo. Dopo il filtraggio iniziale sul lato del sistema di controllo del processo, il segnale viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito, filtrato e convertito in una corrente di processo da inviare al campo. I moduli accettano un'ampia gamma di alimentazione da 18 a 35 V CC (+24 V CC nominali). I loro pacchetti compatti (2,13 "x1,705 "x0,605" max) consentono di risparmiare spazio e sono ideali per applicazioni ad alta densità di canali. Sono progettati per un facile montaggio su guida DIN utilizzando uno dei pannelli posteriori "-DIN".
