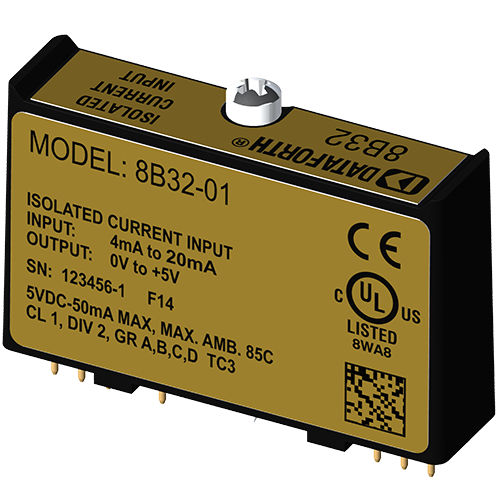

Modulo di ingresso di corrente 8B32-01

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B32 isola, filtra e amplifica un segnale di ingresso di corrente di processo e fornisce un'uscita di tensione analogica. La conversione da corrente a tensione è realizzata internamente al modulo per garantire un'elevata precisione. Il filtraggio del segnale è realizzato con un filtro a 3 poli ottimizzato per la risposta in tempo e frequenza che fornisce 70 dB di reiezione di modo normale a 60 Hz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri due si trovano sul lato del sistema. Uno speciale circuito di ingresso sul modulo 8B32 fornisce protezione contro il collegamento accidentale di tensioni della linea di alimentazione fino a 40VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. L'isolamento è garantito dall'accoppiamento ottico per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%.
