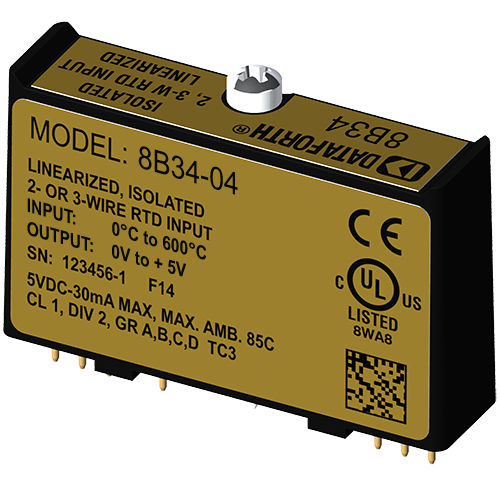

Modulo di trattamento del segnale per RTD 8B34-04

2 cavi3 cavidi linearizzazione

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo di ingresso 8B34 isola, filtra, amplifica e linearizza un singolo canale di ingresso di temperatura da un RTD e fornisce un'uscita di tensione analogica. L'eccitazione dell'RTD viene fornita dal modulo mediante due sorgenti di corrente abbinate. Quando si utilizza un collegamento a tre fili, questo metodo consente di far fluire correnti uguali attraverso i conduttori del sensore, annullando gli effetti delle resistenze dei conduttori. Le correnti di eccitazione sono piccole (0,25 mA) e riducono al minimo l'autoriscaldamento dell'RTD. Il filtraggio del segnale è realizzato con un filtro a 3 poli ottimizzato per la risposta in tempo e in frequenza, che fornisce 70 dB di reiezione di modo normale a 60 Hz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri due si trovano sul lato del sistema. Uno speciale circuito di ingresso sul modulo 8B34 fornisce protezione contro il collegamento accidentale di tensioni di linea di alimentazione fino a 240VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
