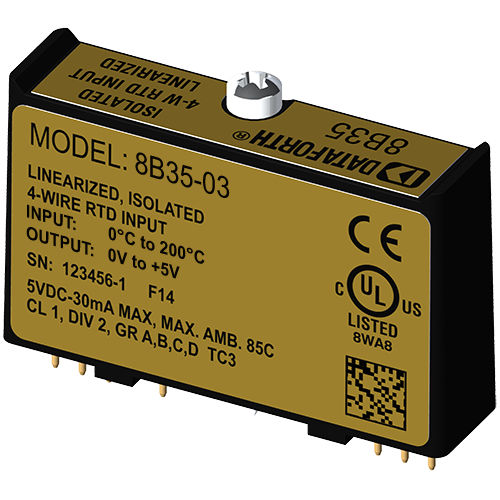

Modulo di trattamento del segnale di ingresso 8B35-03

per RTD4 cavidi linearizzazione

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo di ingresso 8B35 isola, filtra, amplifica e linearizza un singolo canale di ingresso di temperatura da un RTD e fornisce un'uscita di tensione analogica. L'eccitazione dell'RTD viene fornita dal modulo mediante una sorgente di corrente di precisione. La corrente di eccitazione non scorre nei conduttori del segnale di ingresso, il che consente di effettuare misure RTD indipendentemente dalla resistenza dei conduttori. Le correnti di eccitazione sono piccole (0,25 mA) e riducono al minimo l'autoriscaldamento dell'RTD. Il filtraggio del segnale è realizzato con un filtro a 3 poli ottimizzato per la risposta in tempo e frequenza, che fornisce 70 dB di reiezione di modo normale a 60 Hz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri due si trovano sul lato del sistema. Uno speciale circuito di ingresso sul modulo 8B35 fornisce protezione contro il collegamento accidentale di tensioni di linea di alimentazione fino a 240VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
