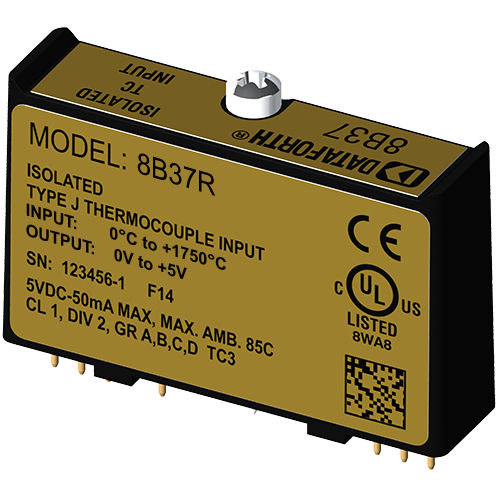

Modulo di trattamento del segnale di ingresso 8B37R

per termocoppiain miniatura

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B37 non linearizzato isola, filtra e amplifica un singolo canale di ingresso di temperatura da un segnale di ingresso a termocoppia e fornisce un'uscita di tensione analogica. L'8B37 può interfacciarsi con i tipi di termocoppia J, K, T, R e S standard del settore e ha un segnale di uscita da 0 a +5V. Ogni modulo è compensato a giunzione fredda per correggere le termocoppie parassite formate dal filo della termocoppia e dai terminali a vite sul pannello posteriore di montaggio. Il rilevamento della termocoppia aperta in scala superiore è fornito da un resistore di pull-up interno. Il filtraggio del segnale è realizzato con un filtro a 3 poli ottimizzato per la risposta in tempo e frequenza, che fornisce 70 dB di reiezione in modo normale a 60 Hz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri due sono sul lato del sistema. Uno speciale circuito di ingresso sul modulo 8B37 fornisce protezione contro il collegamento accidentale di tensioni della linea di alimentazione fino a 240VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
