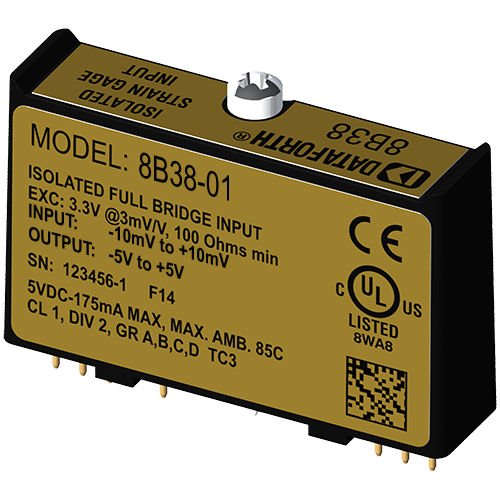

Modulo di trattamento del segnale di ingresso 8B38-01

per ponti estensimetrici

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B38 isola, filtra e amplifica un segnale di ingresso estensimetrico a ponte intero e fornisce un'uscita di tensione analogica. L'8B38 può interfacciarsi con trasduttori con resistenza nominale da 100Ω a 2kΩ. L'eccitazione del ponte è fornita dal modulo con una sorgente stabile da 10,00V o 3,33V. Le sensibilità di fondo scala di 2mV/V e 3mV/V sono offerte come standard. Il filtraggio del segnale è realizzato con un filtro a 5 poli ottimizzato per la risposta in tempo e frequenza che fornisce 100 dB per decade di reiezione in modo normale al di sopra della frequenza di taglio del filtro. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri quattro si trovano sul lato del sistema. Uno speciale circuito di ingresso sul modulo 8B38 fornisce protezione contro il collegamento accidentale di tensioni di rete fino a 240 VCA. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. L'isolamento è garantito dall'accoppiamento del trasformatore per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
