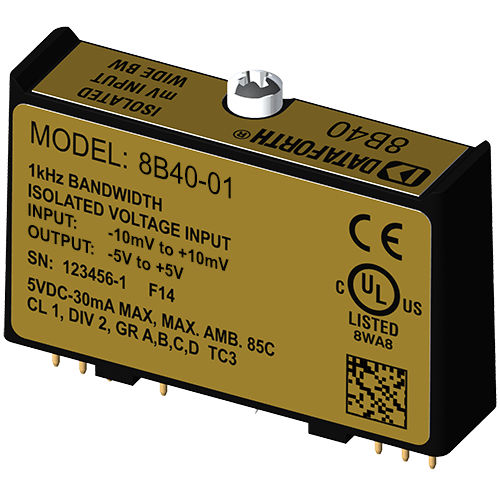

Modulo di trattamento del segnale di ingresso 8B40-01

di tensione

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B40 o 8B41 isola, filtra e amplifica un segnale di ingresso di tensione e fornisce un'uscita di tensione analogica. Il filtraggio del segnale è realizzato con un filtro a 5 poli ottimizzato per la risposta in tempo e frequenza, che fornisce una reiezione di 100 dB per decade in modalità normale al di sopra di 1 kHz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri quattro si trovano sul lato del sistema. Uno speciale circuito di ingresso sui moduli 8B40 e 8B41 fornisce protezione contro il collegamento accidentale di tensioni di linea fino a 240VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. L'isolamento è garantito dall'accoppiamento ottico per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
