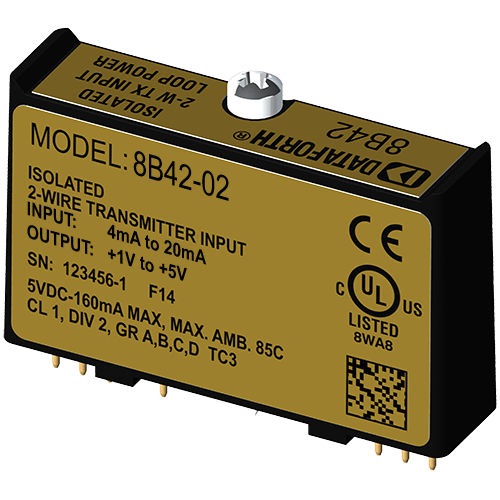

Modulo di trattamento del segnale di ingresso 8B42-02

di correnteper trasmettitore2 cavi

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo reali e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B42 alimenta un trasmettitore di corrente, quindi isola, filtra e amplifica il segnale di ingresso della corrente di processo risultante e fornisce un'uscita di tensione analogica. La conversione da corrente a tensione è realizzata internamente al modulo per garantire un'elevata precisione. Il filtraggio del segnale è realizzato con un filtro a 3 poli ottimizzato per la risposta in tempo e frequenza, che fornisce 60 dB per decade di reiezione in modo normale sopra i 100 Hz. Uno speciale circuito d'ingresso sul modulo 8B42 fornisce protezione contro il collegamento accidentale di tensioni della linea di alimentazione fino a 40VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. L'isolamento è garantito dall'accoppiamento del trasformatore per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
