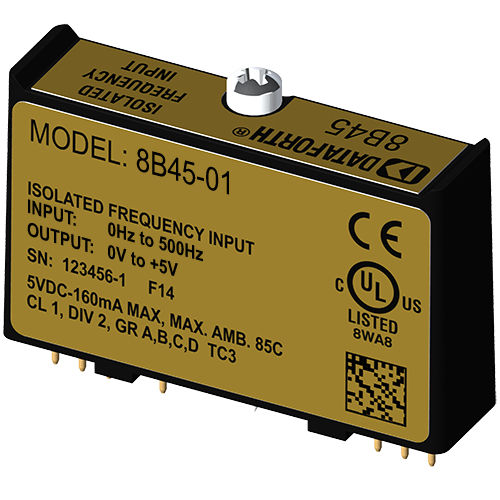

Modulo di trattamento del segnale di ingresso 8B45-01

di frequenza

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B45 isola e condiziona un segnale di ingresso in frequenza e fornisce un'uscita di tensione analogica. Il segnale di ingresso in frequenza può essere di livello TTL o zero crossing con un'ampiezza di ±100mV. Il circuito di ingresso per ciascun tipo di segnale è dotato di isteresi integrata per evitare che il rumore spurio corrompa l'uscita del modulo. I segnali TTL sono applicati ai terminali + e - mentre i segnali zero crossing sono applicati ai terminali +EXC e -. Fare riferimento al diagramma a blocchi riportato di seguito. È disponibile un'eccitazione a 5 V per l'uso con sensori di tipo pick-up magnetico o a chiusura di contatto. L'eccitazione è disponibile sul terminale -EXC con ritorno sul terminale -. Uno speciale circuito di ingresso sul modulo 8B45 fornisce protezione contro il collegamento accidentale di tensioni di rete fino a 240 VCA. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. L'isolamento è garantito dall'accoppiamento ottico per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
