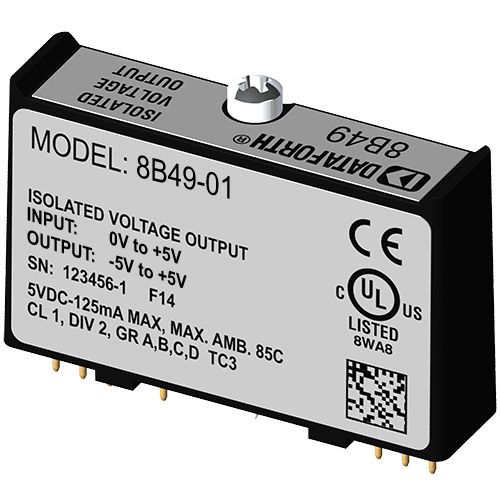

Modulo di trattamento del segnale di uscita 8B49-01

di tensione

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B49 accetta un segnale di ingresso da una sorgente non isolata, quindi isola, filtra e converte il segnale in un'uscita di tensione di processo di alto livello. Il filtraggio del segnale è realizzato con un filtro a 4 poli ottimizzato per la risposta in tempo e frequenza, che fornisce 80 dB per decennio di reiezione in modo normale sopra i 100 Hz. Un polo di questo filtro si trova sul lato del sistema e gli altri tre sul lato del campo isolato. Uno speciale circuito di uscita nel modulo 8B49 fornisce protezione contro il collegamento accidentale di tensioni di linea di alimentazione fino a 40VAC continui. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
