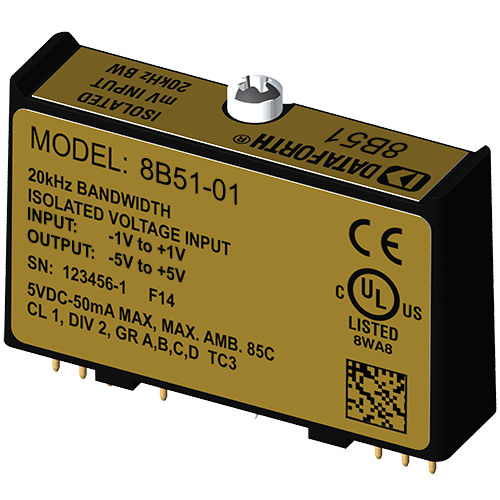

Modulo di trattamento del segnale di ingresso 8B51-01

di tensionea banda larga

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo 8B50 o 8B51 isola, filtra e amplifica un segnale di ingresso di tensione e fornisce un'uscita di tensione analogica. Il filtraggio del segnale è realizzato con un filtro a 5 poli ottimizzato per la risposta in tempo e frequenza, che fornisce 100 dB per decade di reiezione in modo normale al di sopra dei 20 kHz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri quattro si trovano sul lato del sistema. Uno speciale circuito di ingresso sui moduli 8B50 e 8B51 fornisce protezione contro il collegamento accidentale di tensioni di linea fino a 240VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. L'isolamento è garantito dall'accoppiamento ottico per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
