Modulo di trattamento del segnale di ingresso DSCA33-xx Series

isolatosu guida DINtrue RMS

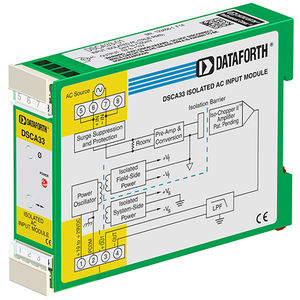

Ogni modulo di ingresso True RMS DSCA33 fornisce un singolo canale di ingresso CA che viene convertito nel suo valore True RMS CC, filtrato, isolato, amplificato e convertito in tensione o corrente di processo standard. Il segnale di ingresso di tensione o corrente di campo viene elaborato attraverso un preamplificatore accoppiato in CA e un convertitore RMS sul lato di campo della barriera di isolamento. Il segnale in corrente continua convertito viene quindi filtrato e tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il circuito lato computer ricostruisce, filtra e converte il segnale in uscite standard del settore. L'uscita del modulo può essere in tensione o in corrente. Per i modelli con uscita in corrente è prevista un'alimentazione di loop dedicata al terminale 3 (+OUT) con ritorno del loop al terminale 4 (-OUT). Il carico del sistema può essere flottante o a terra. Speciali circuiti di ingresso proteggono dal collegamento accidentale di tensioni di rete fino a 480 VCA e da eventi transitori, come definito da ANSI/IEEE C37.90.1. I circuiti di protezione sono presenti anche sui terminali di uscita del segnale e di ingresso dell'alimentazione per proteggere da eventi transitori e inversioni di corrente. Le linee di segnale e di alimentazione sono fissate al modulo mediante terminali a vite che sono morsettiere innestabili per facilitare l'assemblaggio e la riconfigurazione del sistema. I moduli DSCA33 hanno un'eccellente stabilità nel tempo e non richiedono ricalibrazione; tuttavia, le impostazioni di zero e span sono regolabili per adattarsi alle situazioni in cui si desidera una regolazione fine. Le regolazioni vengono effettuate mediante potenziometri situati sotto l'etichetta del pannello frontale e non sono interattive per facilitare l'uso.
