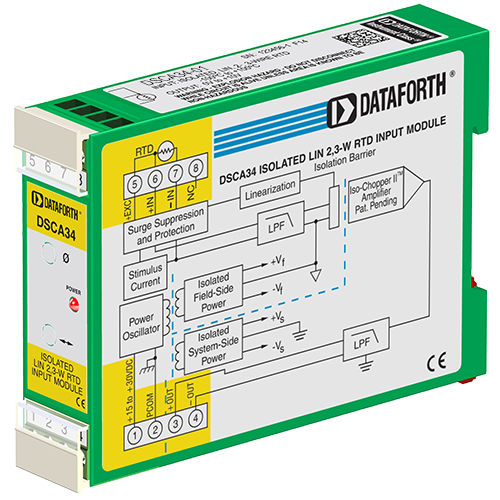

Modulo di trattamento del segnale di ingresso DSCA34-01

per RTDisolato2 cavi

Ogni modulo di ingresso RTD DSCA34 fornisce un singolo canale di ingresso RTD che viene filtrato, isolato, amplificato, linearizzato e convertito in un'uscita di tensione ad alto livello. Il filtraggio del segnale è realizzato con un filtro a cinque poli che fornisce 85 dB di reiezione di modo normale a 60 Hz e 80 dB a 50 Hz. Un polo anti-aliasing si trova sul lato del campo della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del sistema. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. L'eccitazione dell'RTD è fornita dal modulo mediante una sorgente di corrente di precisione. La compensazione dei conduttori si ottiene facendo corrispondere due percorsi di corrente che annullano gli effetti della resistenza dei conduttori. La corrente di eccitazione è piccola (circa 0,25 mA) e riduce al minimo l'autoriscaldamento dell'RTD. L'uscita del modulo è in tensione o in corrente. Per i modelli con uscita in corrente, il morsetto 3 (+OUT) fornisce un'alimentazione dedicata al loop, mentre il ritorno del loop si trova al morsetto 4 (-OUT). Il carico del sistema può essere flottante o a terra. Speciali circuiti di ingresso proteggono dal collegamento accidentale di tensioni di rete fino a 240 VCA e da eventi transitori, come definito dalla norma ANSI/ IEEE C37.90.1. I circuiti di protezione sono presenti anche sui terminali di uscita del segnale e di ingresso dell'alimentazione per proteggere da eventi transitori e inversioni di corrente. Le linee di segnale e di alimentazione sono fissate al modulo mediante terminali a vite inseriti in morsettiere collegabili per facilitare l'assemblaggio e la riconfigurazione del sistema.
