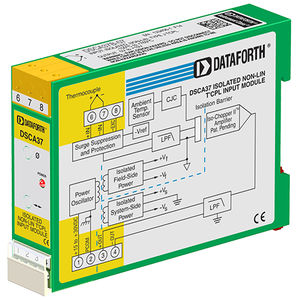

Modulo di trattamento del segnale di ingresso DSCA37x-xx Series

per termocoppiaisolatosu guida DIN

Ogni modulo di ingresso per termocoppia non linearizzata DSCA37 fornisce un singolo canale di ingresso per termocoppia che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione di alto livello. Il filtraggio del segnale è realizzato con un filtro a cinque poli che fornisce 85 dB di reiezione di modo normale a 60 Hz e 80 dB a 50 Hz. Un polo anti-aliasing si trova sul lato del campo della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del sistema. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il DSCA37 può interfacciarsi con otto tipi di termocoppie standard del settore: J, K, T, E, R, S, B e N. Ogni modulo è dotato di compensazione del giunto freddo per correggere le termocoppie parassite formate dal filo della termocoppia e dai terminali a vite di ingresso del modulo. Il rilevamento della termocoppia aperta al massimo della scala è fornito da un circuito interno. L'indicazione della scala inferiore può essere implementata installando un resistore da 47 MOhm, ±20%, tra i terminali a vite 6 e 8 della morsettiera di ingresso. L'uscita del modulo è in tensione o in corrente. Per i modelli con uscita in corrente è prevista un'alimentazione di loop dedicata al morsetto 3 (+OUT) con ritorno del loop al morsetto 4 (-OUT). Il carico del sistema può essere flottante o a terra.
