Modulo di trattamento del segnale di uscita DSCA39-xx Series

di correnteisolatosu guida DIN

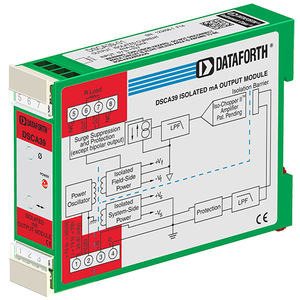

Ogni modulo di uscita in corrente DSCA39 fornisce un singolo canale di uscita analogica. Il segnale di ingresso viene bufferizzato, isolato, filtrato e convertito in un'uscita di corrente unipolare o bipolare. Il filtraggio del segnale è realizzato con un filtro a cinque poli che fornisce un'attenuazione di 100 dB per decade al di sopra di 1 kHz. Un polo anti-aliasing si trova sul lato del sistema della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del campo. Dopo il filtraggio iniziale sul lato del sistema, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Speciali circuiti di uscita forniscono protezione contro il collegamento accidentale di tensioni della linea di alimentazione fino a 240 VCA e contro gli eventi transitori definiti dalla norma ANSI/IEEE C37.90.1. I circuiti di protezione sono presenti anche sui terminali di ingresso del segnale e di alimentazione per proteggere da eventi transitori e inversioni di corrente. Le linee di segnale e di alimentazione sono fissate al modulo mediante terminali a vite che si trovano in morsettiere collegabili per facilitare l'assemblaggio e la riconfigurazione del sistema. I moduli hanno un'eccellente stabilità nel tempo e non richiedono ricalibrazione; tuttavia, le impostazioni di zero e span sono regolabili fino a ±5% per adattarsi alle situazioni in cui si desidera una regolazione fine. Le regolazioni vengono effettuate mediante potenziometri situati sotto l'etichetta del pannello frontale e non sono interattive per semplificare l'uso.
