Modulo di trattamento del segnale di ingresso DSCA42-01C

di correnteper trasmettitoreisolato

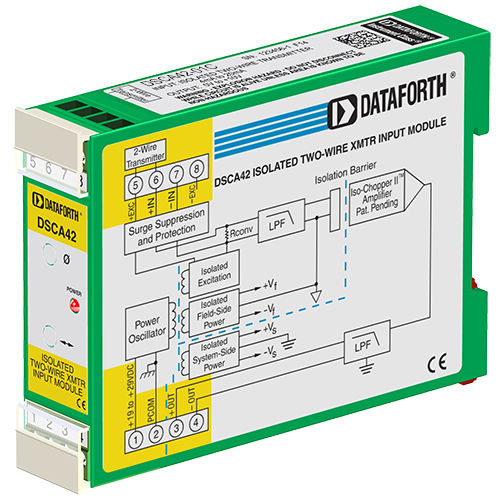

Ciascun modulo di interfaccia del trasmettitore a 2 fili DSCA42 fornisce un singolo canale di ingresso della corrente di processo da 4 a 20 mA, che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione di alto livello. Per l'alimentazione del trasmettitore a 2 fili è prevista un'alimentazione isolata a 24 V. Il filtraggio del segnale è realizzato con un filtro a cinque poli ottimizzato per la risposta a gradini. Un polo anti-aliasing si trova sul lato del campo della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del sistema. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. L'uscita del modulo è in tensione o in corrente. Per i modelli con uscita in corrente è prevista un'alimentazione di loop dedicata al terminale 3 (+OUT) con ritorno del loop al terminale 4 (-OUT). Il carico del sistema può essere flottante o a terra. Speciali circuiti di ingresso proteggono dal collegamento accidentale di tensioni di rete fino a 240 VCA e da eventi transitori, come definito dalla norma ANSI/ IEEE C37.90.1. I circuiti di protezione sono presenti anche sui terminali di uscita del segnale e di ingresso dell'alimentazione per proteggere da eventi transitori e inversioni di corrente. Le linee di segnale e di alimentazione sono fissate al modulo mediante terminali a vite inseriti in morsettiere collegabili per facilitare l'assemblaggio e la riconfigurazione del sistema.
