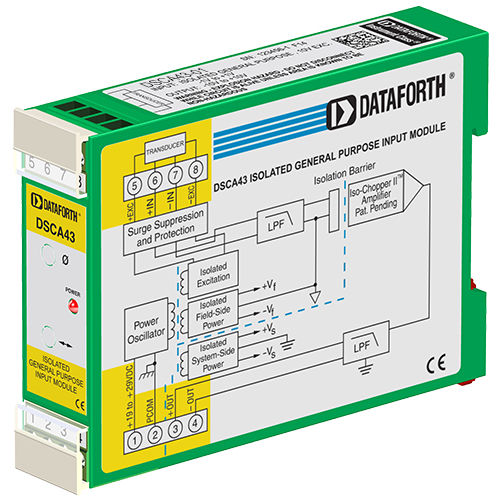

Modulo di trattamento del segnale di ingresso DSCA43-01

isolatosu guida DINcon eccitazione CC

Ogni modulo di ingresso generico DSCA43 fornisce un singolo canale di ingresso del trasduttore che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione di alto livello. Il filtraggio del segnale è realizzato con un filtro a cinque poli ottimizzato per la risposta a gradini. Un polo anti-aliasing si trova sul lato del campo della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del sistema. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. L'eccitazione del trasduttore è fornita dal modulo da una sorgente stabile a 10 V. Questa sorgente è completamente isolata, consentendo così di ottenere un'eccitazione di 10V. Questa sorgente è completamente isolata, consentendo agli ingressi dell'amplificatore di funzionare sull'intera gamma della tensione di eccitazione. Questa caratteristica consente di interfacciare il modulo con un'ampia gamma di sensori che richiedono l'eccitazione. L'uscita del modulo può essere in tensione o in corrente. Per i modelli con uscita in corrente, il morsetto 3 (+OUT) fornisce un'alimentazione dedicata al loop, mentre il ritorno del loop si trova al morsetto 4 (-OUT). Il carico del sistema può essere flottante o a terra.
