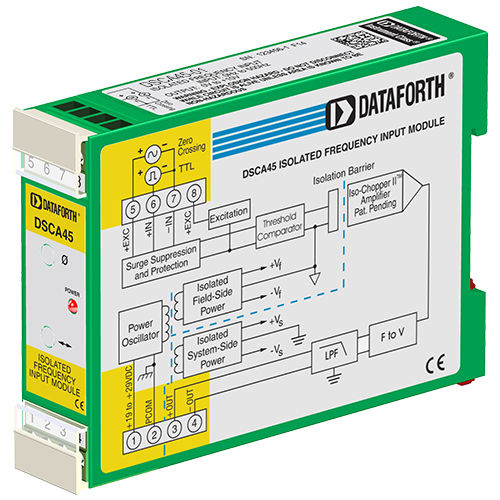

Modulo di trattamento del segnale di ingresso DSCA45-01

di frequenzaisolatosu guida DIN

Ogni modulo di ingresso di frequenza DSCA45 fornisce un singolo canale di ingresso di frequenza che viene isolato e convertito in un'uscita analogica standard di tensione o corrente. Il segnale di ingresso di frequenza può essere un livello TTL o un segnale di zero-crossing. Il morsetto 7 (-IN) della morsettiera lato campo è il collegamento "comune" o di terra per i segnali di ingresso. Un segnale TTL è collegato dal morsetto 6 (+IN) al morsetto 7 (-IN), mentre un segnale zero-crossing è collegato dal morsetto 5 (+EXC) al morsetto 7 (-IN). Il circuito di ingresso per ciascuno dei tipi di segnale è dotato di isteresi. Un segnale di ingresso deve attraversare interamente la regione di isteresi per attivare il comparatore di soglia. È disponibile un'eccitazione di +5,1 V per l'utilizzo di sensori a rilevamento magnetico o a chiusura di contatto. L'eccitazione è disponibile sul terminale 8 (-EXC) con ritorno sul terminale 7 (-IN). L'uscita del modulo è in tensione o in corrente. Per i modelli con uscita in corrente è prevista un'alimentazione di loop dedicata al morsetto 3 (+OUT) con ritorno del loop al morsetto 4 (-OUT). Il carico del sistema può essere flottante o a terra.
