Modulo di trattamento del segnale di uscita DSCA49-06

di tensioneisolatosu guida DIN

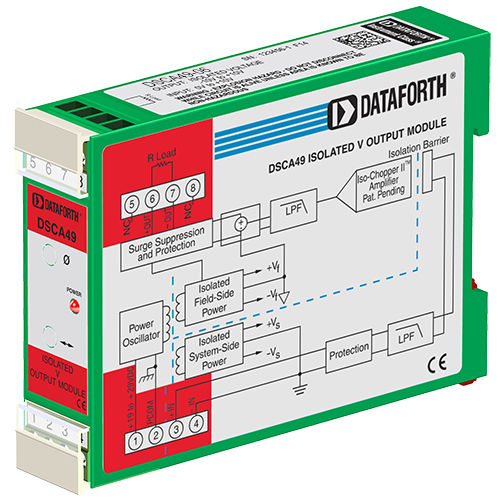

Ogni modulo di uscita in tensione DSCA49 fornisce un singolo canale di uscita analogica. Il segnale di ingresso viene bufferizzato, isolato, filtrato e convertito in un'uscita di tensione. Il filtraggio del segnale è realizzato con un filtro a cinque poli che fornisce un'attenuazione di 100 dB per decade al di sopra di 1 kHz. Un polo anti-aliasing si trova sul lato del sistema della barriera di isolamento, mentre gli altri quattro poli si trovano sul lato del campo. Dopo il filtraggio iniziale sul lato del sistema, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Speciali circuiti di uscita forniscono protezione contro il collegamento accidentale di tensioni della linea di alimentazione fino a 240 VCA e contro gli eventi transitori definiti dalla norma ANSI/IEEE C37.90.1. I circuiti di protezione sono presenti anche sui terminali di ingresso del segnale e di alimentazione per proteggere da eventi transitori e inversioni di corrente. Le linee di segnale e di alimentazione sono fissate al modulo mediante terminali a vite inseriti in morsettiere collegabili per facilitare l'assemblaggio e la riconfigurazione del sistema.
