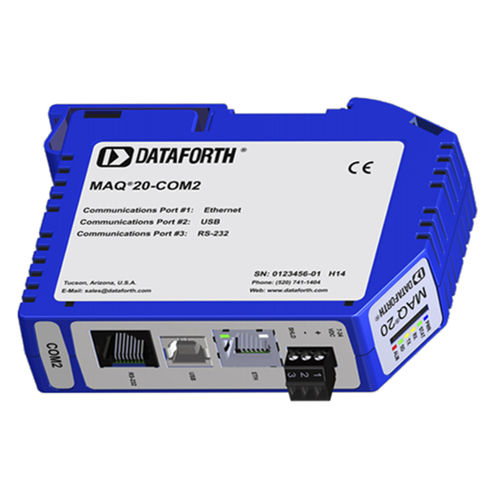

Modulo di comunicazione Ethernet MAQ20-COM2

USBRS-232Modbus RTU

Il modulo di comunicazione MAQ20 è disponibile in due modelli e fornisce il collegamento tra un computer host e un sistema di acquisizione dati MAQ®20. MAQ20-COM4 comunica tramite Ethernet, USB o RS-485; MAQ20- COM2 utilizza Ethernet, USB o RS-232. Le comunicazioni Ethernet utilizzano il protocollo Modbus TCP, mentre le comunicazioni USB si basano sul protocollo Modbus RTU, che utilizzano anche le comunicazioni RS-485 e RS-232. Le comunicazioni seriali su RS-485 possono essere a 2 o 4 fili. Quando si utilizza l'interfaccia Ethernet, sono supportate fino a quattro connessioni socket simultanee e ogni socket può elaborare fino a quattro transazioni Modbus TCP simultanee. Le comunicazioni seriali su RS-232 o RS-485 possono essere eseguite con velocità di trasmissione fino a 921,6kbps. Una caratteristica molto utile del sistema MAQ20 è la possibilità di memorizzare localmente i dati acquisiti per una successiva analisi. Ciò è possibile grazie alla scheda di memoria micro-SD da 4 GB, facilmente accessibile e rimovibile, che si trova nel modulo MAQ20-COMx e che può essere utilizzata per registrare i dati acquisiti da tutti i moduli di ingresso. Ogni modulo MAQ20-COMx può interfacciarsi con un massimo di 24 moduli di I/O in qualsiasi combinazione, consentendo un elevato numero di canali e una grande flessibilità nella configurazione del sistema. Per alimentare il sistema, al modulo di comunicazione è collegata una sorgente di alimentazione da 7-34 V CC. Gli alimentatori regolati e protetti all'interno del modulo forniscono alimentazione sia ai circuiti interni che a tutti i moduli I/O del sistema. Quando in un sistema vengono utilizzati molti moduli I/O ad alta potenza, i moduli di alimentazione boost con condivisione del carico MAQ20-PWR3 possono essere installati negli slot dei moduli I/O standard per fornire l'alimentazione supplementare necessaria.
