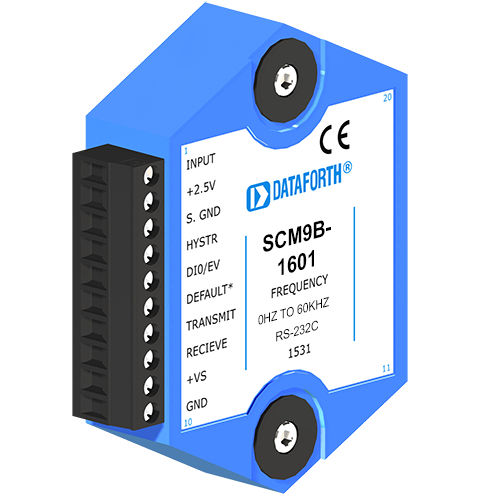

Modulo di trattamento del segnale di ingresso SCM9B-1601

di frequenzada sensore a computer

I moduli SCM9B-1000/2000 Sensor-to-Computer sono una famiglia di soluzioni complete progettate per sistemi di acquisizione dati basati su personal computer e altre apparecchiature basate su processore con porte I/O seriali standard. I moduli convertono i segnali di ingresso analogici in unità ingegneristiche e li trasmettono in formato ASCII a qualsiasi host con porte RS-485 o RS-232C standard. Questi moduli possono misurare temperatura, pressione, tensione, corrente e vari tipi di segnali digitali. I moduli consentono il collegamento diretto a un'ampia gamma di sensori ed eseguono tutti i condizionamenti del segnale, la scalatura, la linearizzazione e la conversione in unità ingegneristiche. Ogni modulo fornisce inoltre linee di I/O digitali per il controllo dei dispositivi tramite relè a stato solido o segnali TTL. Queste linee di I/O digitali, insieme alla capacità di impostazione dei limiti integrata, forniscono uscite di allarme e di controllo. I moduli non contengono potenziometri o interruttori da impostare. Caratteristiche quali indirizzo, velocità dei dati, parità, allarmi, eco, ecc. sono selezionabili con semplici comandi attraverso la porta di comunicazione, senza richiedere l'accesso al modulo. Le selezioni sono memorizzate in una EEPROM non volatile che mantiene i dati anche dopo la rimozione dell'alimentazione.
