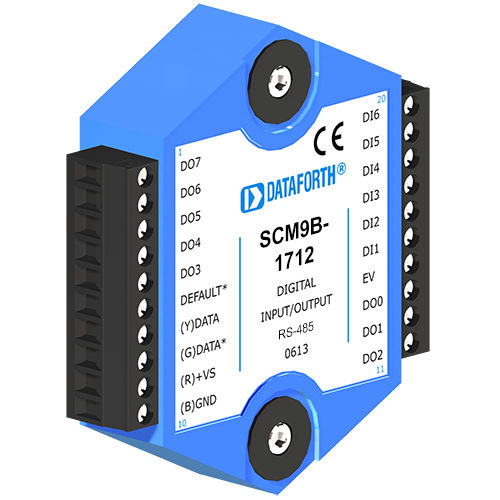

Modulo di trattamento del segnale ingressi digitali SCM9B-1712

uscite digitalida sensore a computer

L'interfaccia di I/O digitale SCM9B-H1750/H1770 è progettata per espandere la capacità di I/O remoto della serie di moduli SCM9B-1700. I comandi vengono comunicati tramite collegamenti RS-232 o RS-485 da qualsiasi porta I/O seriale standard di computer o modem. Il set di comandi per le schede della serie H1700 è identico a quello dei moduli della serie 1700. L'H1750 è progettato per interfacciarsi direttamente con un rack di relè a stato solido a 16 o 24 canali standard del settore (codici Dataforth SCMD-PB16 o SCMD-PB24). L'H1770 si collega a un massimo di quattro rack a 16 canali (SCMD-PB16). Come per i moduli SCM9B, è possibile collegare in multidrop fino a 124 schede utilizzando le comunicazioni RS-485 e i ripetitori SCM9B-A1000. I canali di I/O possono essere configurati come ingressi o uscite in qualsiasi combinazione designata dall'utente. La configurazione degli ingressi/uscite può essere modificata in qualsiasi momento attraverso la porta di comunicazione. Le assegnazioni degli I/O sono salvate nella memoria non volatile e vengono caricate automaticamente all'accensione dell'unità. Tutte le schede sono fornite con morsettiere a vite o connettori a nastro e hardware di montaggio imperdibile.
