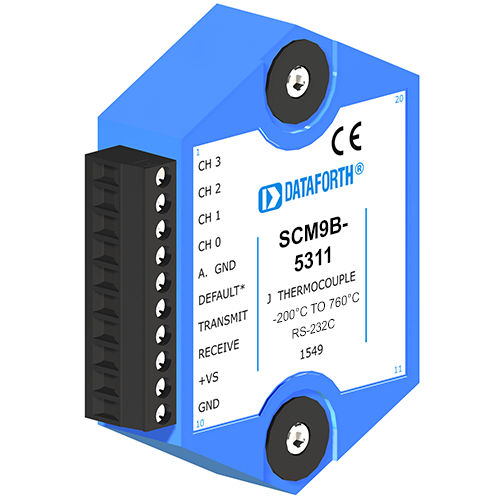

Modulo di trattamento del segnale 4 canali SCM9B-5311

di ingressoper termocoppiada sensore a computer

I moduli SCM9B-5000 a 4 canali da sensore a computer sono una famiglia di soluzioni complete progettate per sistemi di acquisizione dati basati su personal computer e altre apparecchiature basate su processore con porte I/O seriali standard. I moduli convertono quattro segnali di ingresso analogici in unità ingegneristiche e trasmettono in formato ASCII a qualsiasi host con porte RS-485 o RS-232C standard. Questi moduli possono misurare temperatura, tensione e corrente. I moduli consentono il collegamento diretto a un'ampia gamma di sensori ed eseguono tutti i condizionamenti del segnale, la scalatura, la linearizzazione e la conversione in unità ingegneristiche. Ogni canale della serie SCM9B-5000 può essere programmato dall'utente in modo indipendente per lo zero, lo span e il filtro, per scalare i segnali di ingresso lineari come millivolt e milliampere alle unità ingegneristiche desiderate come libbre o percentuale del fondo scala. I moduli SCM9B-5000 sono facili da usare. Con questi moduli, chiunque abbia familiarità con un personal computer può costruire un sistema di acquisizione dati. Questo approccio modulare all'acquisizione dei dati è estremamente flessibile, facile da usare e conveniente. I dati vengono acquisiti per canale, per cui è sufficiente acquistare il numero di canali necessario. I moduli possono essere mescolati e abbinati per adattarsi all'applicazione. Possono essere posizionati a distanza dall'host e l'uno dall'altro. I moduli non contengono potenziometri o interruttori da impostare. Caratteristiche come indirizzo, velocità dei dati, parità, eco e scala sono selezionabili con semplici comandi attraverso la porta di comunicazione, senza dover accedere al modulo. Le selezioni sono memorizzate in una EEPROM non volatile che mantiene i dati anche dopo la rimozione dell'alimentazione.
