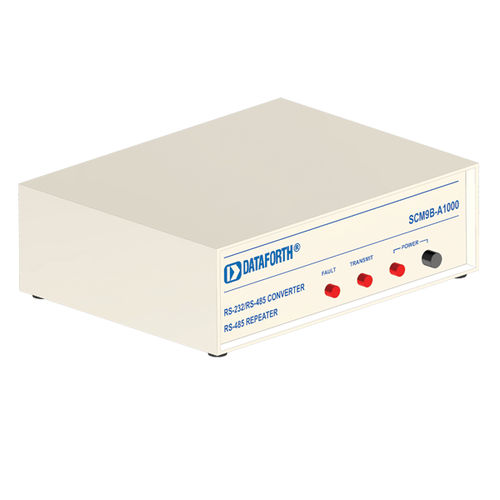

Convertitore di segnale ripetitore SCM9B-A1000-230

RS-232RS485

I convertitori delle serie A1000 e A2000 convertono i livelli dei segnali di comunicazione RS-232 nei segnali elettrici corretti richiesti dall'RS-485. Lo standard di comunicazione RS-485 è consigliato quando molti moduli SCM9B, o altri dispositivi indirizzabili, devono essere collegati a un computer host su lunghe distanze. I convertitori A1000 e A2000 consentono di utilizzare bus di comunicazione lunghi fino a 4.000 piedi e velocità di trasmissione dei dati fino a 115kbps utilizzando una coppia di fili intrecciati. Lo standard RS-485 consente di trasmettere dati bidirezionali sulla stessa coppia di fili. Pertanto, è necessario un mezzo per arbitrare la direzione dei dati. I modelli A1000 e A2000 controllano automaticamente la direzione del bus senza segnali di handshake esterni da parte dell'host. Il software host scritto per l'RS-232 half-duplex può essere utilizzato senza modifiche; il controllo del bus RS-485 è completamente trasparente per l'utente. I modelli A1000 e A2000 possono funzionare anche come ripetitori per RS-485. I ripetitori sono necessari per estendere la lunghezza del bus di comunicazione o per consentire il collegamento di più di 32 dispositivi RS-485 a un bus di comunicazione. Un ripetitore non fa altro che amplificare i segnali RS-485 esistenti trasmessi su lunghe distanze.
