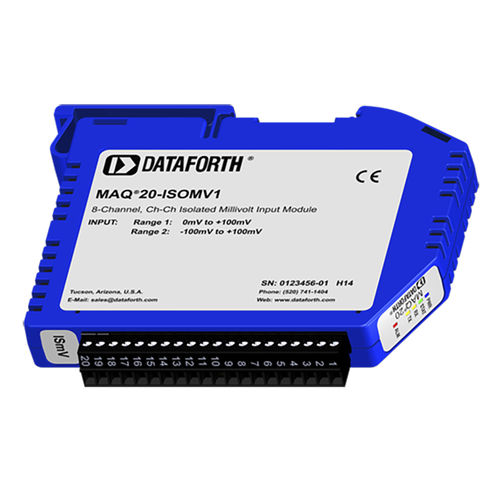

Modulo di trattamento del segnale ingressi analogici NAQ20-ISOMV1

di tensionesu guida DINisolato

I moduli di ingresso in tensione MAQ20-ISOMV e MAQ20-ISOV e il modulo di ingresso in corrente MAQ20-ISOI offrono 8 canali di ingresso isolati con gamme di segnale multiple e conversione ad alta risoluzione per la misura precisa di un'ampia gamma di segnali analogici di tensione e corrente. Tutti i canali sono configurabili individualmente per intervallo, limiti di allarme, media e scansione a raffica ad alta velocità per soddisfare le applicazioni più esigenti. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni essenziali di monitoraggio e avviso per garantire un flusso di processo ottimale e applicazioni a prova di guasto. La larghezza di banda del segnale è di 1 kHz per l'ingresso in tensione e di 1 kHz per l'ingresso in corrente. La modalità burst scan consente di acquisire simultaneamente fino a 5kS/s per canale. Le connessioni I/O di campo sono realizzate tramite una morsettiera a innesto con quattro posizioni per la terminazione delle schermature di cablaggio. L'isolamento ingresso-bus è di 1500Vrms e ogni singolo canale è protetto fino a 240Vrms di sovraccarico continuo in caso di errori di cablaggio involontari. Inoltre, i moduli MAQ20-ISOMV, -ISOV e -ISOI hanno un isolamento continuo da canale a canale di 300 Vrms. I canali sovraccaricati non influiscono negativamente sugli altri canali del modulo, preservando così l'integrità dei dati. Gli intervalli di segnale per i moduli di ingresso di tensione vanno da ±100mV a ±10V, mentre per il modulo di ingresso di corrente vanno da 0 a 20mA.
