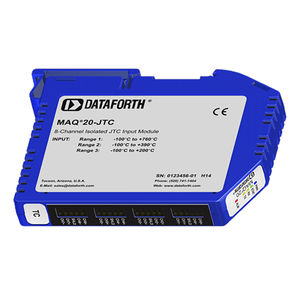

Modulo di trattamento del segnale di ingresso MAQ20-Jxx Series

per termocoppiasu guida DIN

I moduli di ingresso analogico per termocoppie MAQ20 dispongono di 8 canali di ingresso differenziali. Sono disponibili modelli separati per l'interfacciamento con le termocoppie di tipo J, K, T e R e S. La compensazione della giunzione fredda utilizza quattro sensori interni che garantiscono un'accuratezza di misura leader del settore in qualsiasi configurazione di sistema e sull'intero intervallo di temperatura operativa del sistema. Tutti i canali sono configurabili individualmente per intervallo, limiti di allarme e media, per soddisfare le applicazioni più esigenti. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni di monitoraggio e di avviso essenziali per garantire un flusso di processo ottimale e un funzionamento a prova di guasto. Il filtraggio passa-basso hardware in ciascun canale consente di rifiutare le frequenze di linea di 50 e 60 Hz. Le connessioni I/O di campo sono realizzate tramite morsettiere a molla con quattro posizioni per la terminazione degli schermi di cablaggio. L'isolamento ingresso-bus è di 1500 Vrms e ogni singolo canale è protetto fino a 150 Vrms di sovraccarico continuo in caso di errori di cablaggio involontari. I canali sovraccaricati non influiscono negativamente sugli altri canali del modulo, preservando così l'integrità dei dati.
