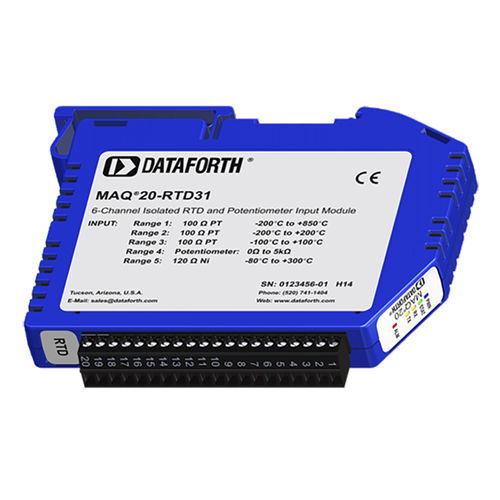

Modulo di trattamento del segnale ingressi analogici MAQ20-RTD31

per RTDper potenziometrosu guida DIN

Sono disponibili due moduli di ingresso di resistenza MAQ20. Uno si interfaccia con sensori a 3 fili e dispone di 6 canali di ingresso; l'altro si interfaccia con sensori a 4 fili e dispone di 5 canali di ingresso. Il modulo a 3 fili si interfaccia a 3 tipi di sensori: rTD 100Ù Pt e 120Ù Ni e potenziometri; il modulo a 4 fili si interfaccia con RTD 100Ù Pt e 120Ù Ni. Le sorgenti di corrente di precisione a bassa magnitudo sono utilizzate per ridurre al minimo l'autoriscaldamento del sensore e annullare gli errori di resistenza dei conduttori quando si utilizzano sensori a 3 fili. Tutti i canali sono configurabili individualmente per sensore, intervallo, allarmi e media, per soddisfare le applicazioni più esigenti. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni di monitoraggio e di avviso essenziali per garantire un flusso di processo ottimale e applicazioni fail-safe. Il filtraggio passa-basso hardware in ciascun canale consente di rifiutare le frequenze di linea di 50 e 60 Hz. Le connessioni I/O di campo sono effettuate tramite una morsettiera a innesto con posizioni designate per la terminazione delle schermature di cablaggio. L'isolamento ingresso-bus è di 1500 Vrms e ogni singolo canale è protetto fino a 240 Vrms di sovraccarico continuo in caso di errori di cablaggio involontari. I canali sovraccarichi non influiscono negativamente sugli altri canali del modulo, preservando l'integrità dei dati.
