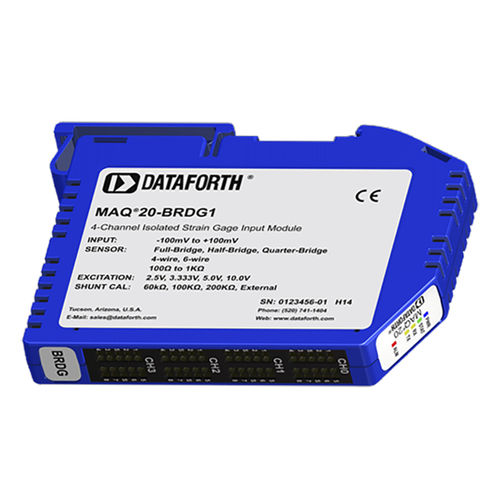

Modulo di trattamento del segnale ingressi analogici MAQ20-BRDG1

per ponti estensimetricisu guida DIN

Il modulo di ingresso per estensimetri MAQ20 offre 4 canali di ingresso e può interfacciarsi con sensori a ponte intero, mezzo e quarto utilizzando connessioni a 4 o 6 fili. Tutti i canali sono configurabili individualmente per intervallo, allarmi e media, per soddisfare le applicazioni più esigenti. Inoltre, la frequenza di campionamento, la risoluzione, la larghezza di banda, la tensione di eccitazione e la calibrazione shunt sono parametri impostabili dall'utente. I segnali di ingresso vengono campionati simultaneamente e la modalità burst può essere utilizzata per catturare eventi rapidi. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni di monitoraggio e di avviso essenziali per garantire un flusso di processo ottimale e applicazioni fail-safe. Il filtraggio passa-basso hardware in ciascun canale consente di escludere le frequenze indesiderate. Le connessioni I/O di campo sono realizzate tramite morsettiere a molla con posizioni designate per la terminazione degli schermi di cablaggio. L'isolamento ingresso-bus è di 1500 Vrms e ogni singolo canale è protetto fino a 30 Vrms di sovraccarico continuo in caso di errori di cablaggio involontari. I canali sovraccaricati non influiscono negativamente sugli altri canali del modulo, preservando l'integrità dei dati.
