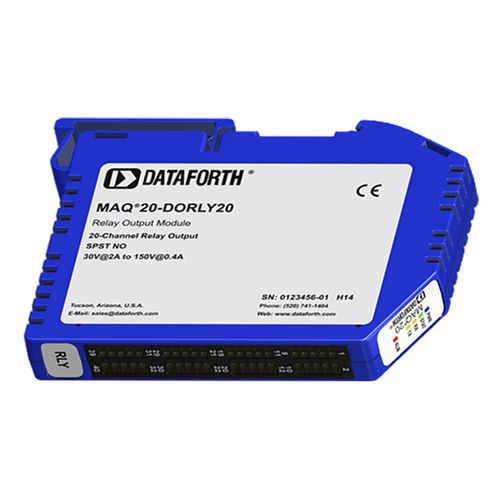

Modulo di uscita con uscita a relè MAQ20-DORLY20

analogicocon 8 uscite relèdi automatizzazione

Il modulo MAQ20-DORLY20 dispone di 20 canali di uscita a relè SPST isolati che possono commutare tra 2A a 30V e 0,4A a 150V. Ciascun canale è dotato di lettura dello stato dei contatti per verificare lo stato fisico dell'uscita. I relè possono essere controllati singolarmente o in blocchi e hanno stati di uscita predefiniti configurabili dall'utente che vengono impostati all'accensione, alla perdita di alimentazione e al reset del modulo per garantire il funzionamento a prova di errore per le applicazioni critiche. Il controllo dello stato dei relè può essere definito dall'utente come logica standard o invertita. Le uscite di campo isolate sono progettate per ambienti industriali difficili e hanno tempi di commutazione rapidi. Le funzioni di uscita avanzate SPDT, DPDT, matrice di punti incrociati 4x5, multiplexer differenziale a 8 canali, multiplexer 20:1 e modalità nulla sono configurate con un cablaggio esterno a morsettiera e controllate dai comandi del modulo. Le connessioni delle uscite di campo sono realizzate tramite morsettiere a molla ad alta densità. L'alimentazione di riserva viene memorizzata e utilizzata per lo spegnimento prevedibile in stati di relè definiti dall'utente in caso di perdita di alimentazione del modulo. L'isolamento tra le uscite e il bus è di 1500 Vrms e ogni singolo canale è protetto fino a 150 Vrms di sovraccarico continuo in caso di errori di cablaggio involontari. l'isolamento da canale a canale di 150 Vrms consente al modulo di controllare apparecchiature con o senza messa a terra comune del segnale o apparecchiature diverse con potenziali di riferimento multipli. L'elevato numero di canali all'interno di un modulo di dimensioni ridotte offre una funzionalità eccezionale, preservando al contempo il prezioso spazio di montaggio. L'alta densità riduce al minimo il costo per canale, consentendo di ottenere soluzioni di controllo economiche.
