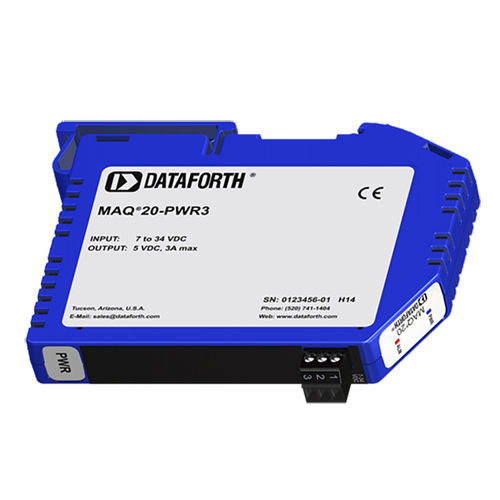

Modulo di alimentazione di I/O con modalità boost MAQ20-PWR3

multicanale

Il sistema MAQ20 è composto da moduli di ingresso e uscita programmabili, multicanale, per il condizionamento del segnale e da moduli di comunicazione montati su guida DIN. L'alimentazione del sistema viene collegata al modulo di comunicazione, che a sua volta alimenta i moduli di I/O. I moduli di comunicazione forniscono 5 V CC fino a 3 A attraverso la dorsale del sistema, il che è più che sufficiente per la maggior parte dei sistemi tipici (i moduli di ingresso standard consumano 150 mW). Tuttavia, alcuni modelli di I/O MAQ20 forniscono quantità significative di energia ai dispositivi di I/O di campo e, quando molti di questi vengono utilizzati in un singolo sistema, i requisiti di alimentazione possono superare la potenza di uscita del modulo di comunicazione. Per soddisfare queste esigenze di consumo elevato, è possibile installare uno o più moduli MAQ20 Load Share Power Supply (MAQ20-PWR3) in qualsiasi slot del modulo I/O su un singolo backbone per fornire l'alimentazione aggiuntiva necessaria. Il modulo Load Share Power Supply offre notevoli vantaggi di sistema rispetto alla concorrenza. Contiene un circuito avanzato che condivide attivamente i requisiti di carico del modulo I/O in egual misura con il modulo di comunicazione MAQ20 e con altri moduli di alimentazione Load Share. Dataforth ha progettato circuiti di inversione dell'alimentazione, di sovraccarico e di assorbimento dei transitori sia nell'alimentatore Load Share che nei moduli di comunicazione, per garantire la protezione del sistema in condizioni di guasto. Inoltre, si tratta di un modulo sostituibile a caldo. Sebbene la sua funzione principale sia quella di fornire energia supplementare a un sistema in cui i moduli di I/O richiedono più energia di quella che il modulo di comunicazione è in grado di fornire, il modulo Load Share Power Supply può anche essere utilizzato per fornire alimentazione ridondante per carichi inferiori a 3A (15W), migliorando l'affidabilità del sistema.
