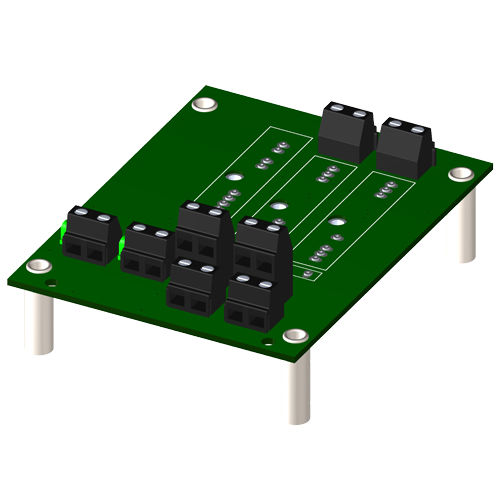

Backplane per modulo I/O 8BP02

2 canali

I backpanel 8BP02, 04, 08 e 16 possono accettare qualsiasi modulo di I/O analogico 8B in qualsiasi combinazione e possono essere montati sul rack metallico SCMXRK-002 da 19 pollici. I canali di segnale I/O analogico forniscono a ciascun modulo il proprio bus analogico. Tutte le uscite del modulo sono accessibili contemporaneamente alle schede di acquisizione dati ad alta velocità (ADC). Un sensore di temperatura è montato su ciascun canale per fornire la compensazione del giunto freddo per i moduli con ingresso a termocoppia (vedere la Figura 1 per lo schema). Le connessioni di campo sono terminate con quattro terminali a vite in ciascun sito del modulo. Per il collegamento al sistema host, utilizzare il cavo di interfaccia del sistema SCMXCA006-XX.
