Backplane per modulo I/O SCM series

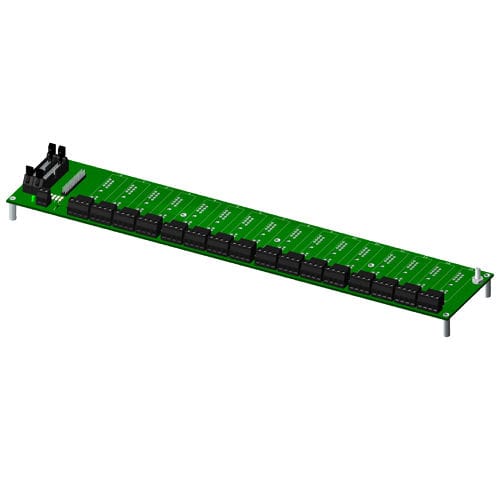

Il pannello posteriore può accettare qualsiasi modulo analogico SCM5B in qualsiasi combinazione. Può essere montato su un rack metallico da 19 pollici. L'SCMPB01 dispone di canali di segnale I/O analogici non indirizzabili che forniscono a ciascun modulo il proprio bus analogico. L'interruttore di uscita del modulo è sempre "acceso" quando si utilizza questo pannello posteriore e tutte le sedici uscite del modulo sono simultaneamente accessibili alle schede di acquisizione dati ad alta velocità (ADC). Una serie di ponticelli intercanale consente di collegare l'uscita di un modulo di ingresso all'ingresso di un modulo di uscita, fornendo due livelli di isolamento. A sensore di temperatura è montato su ciascun canale per fornire la compensazione del giunto freddo per i moduli di ingresso a termocoppia. Le connessioni di campo sono terminate con quattro terminali a vite in ciascun sito del modulo. Per il collegamento al sistema host, utilizzare il cavo di interfaccia di sistema SCM.
