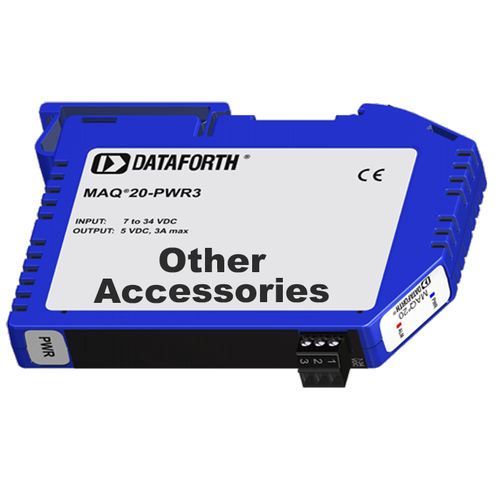

Modulo di alimentazione di I/O con modalità boost MAQ20-PWR3

Il sistema di acquisizione e controllo dati industriali MAQ®20 di Dataforth è dotato di un modulo di alimentazione Load Share per l'espansione, lo standby e l'alimentazione ridondante. Il sistema MAQ20 è composto da moduli di ingresso e uscita programmabili, multicanale, di condizionamento del segnale e di comunicazione montati su guida DIN. L'alimentazione del sistema è collegata al modulo di comunicazione, che a sua volta alimenta i moduli I/O. I moduli di comunicazione forniscono 5 V CC fino a 3 A attraverso la dorsale del sistema, il che è più che sufficiente per la maggior parte dei sistemi tipici (i moduli di ingresso standard consumano 150 mW). Tuttavia, alcuni modelli di I/O MAQ20 forniscono quantità significative di energia ai dispositivi di I/O di campo e, quando molti di questi vengono utilizzati in un singolo sistema, i requisiti di alimentazione possono superare la potenza di uscita del modulo di comunicazione. Per soddisfare queste esigenze di consumo elevato, è possibile installare uno o più moduli MAQ20 Load Share Power Supply (MAQ20-PWR3) in qualsiasi slot del modulo I/O su un singolo backbone per fornire l'alimentazione aggiuntiva necessaria. Il modulo Load Share Power Supply offre notevoli vantaggi di sistema rispetto alla concorrenza. Contiene un circuito avanzato che condivide attivamente i requisiti di carico del modulo I/O in egual misura con il modulo di comunicazione MAQ20 e con altri moduli di alimentazione Load Share. Dataforth ha progettato circuiti di inversione di corrente, sovraccarico e assorbimento dei transitori sia nell'alimentatore Load Share che nei moduli di comunicazione, per garantire la protezione del sistema in caso di guasto. Inoltre, si tratta di un modulo sostituibile a caldo.
